一、選型
1．常規產品選型
問：電力儀表與電能表如何選型？
答：常規電力儀表，主要有以下幾方面的選型注意事項：
a. 外形、安裝尺寸及固定方式：
常見的盤裝表尺寸有72*72（開孔68*68）、96*96（開孔92*92）；
固定方式有盤面開孔固定、導軌安裝固定和掛壁安裝固定。
b. 儀表工作的供電電源；
常見的儀表供電電源有開關電源AC/DC100-240V，可訂做成DC 24V，DC48V等。
c. 測量類型與范圍；
電力儀表產品一般分為單相和三相。選型時要注意測量信號的范圍，如單相有100V/5A，450V/5A；三相有3*100V/5A；3*450V/5A。
d. 報警輸出；
報警輸出一般為繼電器報警輸出，選型時主要需區別一路報警，兩路報警還是多路報警；
e. 變送輸出；
變送輸出一般將儀表作為模擬信號轉數字變送器使用，變送輸出常見的有電流4-20mA,電壓0-10V，電壓0-5V（1-5V）等。
f. 通信；
儀表采用RS485通信接口，電力儀表一般支持Modbus-RTU通信協議，電能表支持DL/T645-2007協議。
g. 其它
特殊產品，可咨詢技術人員。如復費率、需量、諧波等。
2．特殊要求選型
問：選型手冊上可選的功能沒有需要的功能，如何選型？
答：沒有在選型手冊上的可選功能，將視為特殊需求，需與我公司聯系溝通，特殊訂做。將會在型號后面加上特殊訂制后綴，以示區分。一般常見的特殊需求有電源部分、輸入輸出部分和功能使用部分。
二、安裝
問：儀表如何安裝？
答：根據儀表外形可分為盤面開孔安裝和導軌安裝。盤面開孔安裝需根據儀表的外觀尺寸給定的數據開孔，如外形尺寸為72*72的儀表，開孔尺寸為68*68，需要在盤面開出68*68mm的方形孔，將儀表嵌入孔中，然后找到儀表包裝附件進行固定。導軌安裝支持標準的35mmDIN導軌。安裝時只需將產品底座卡入導軌中即可固定。
三、接線
問：電力儀表如何接線？

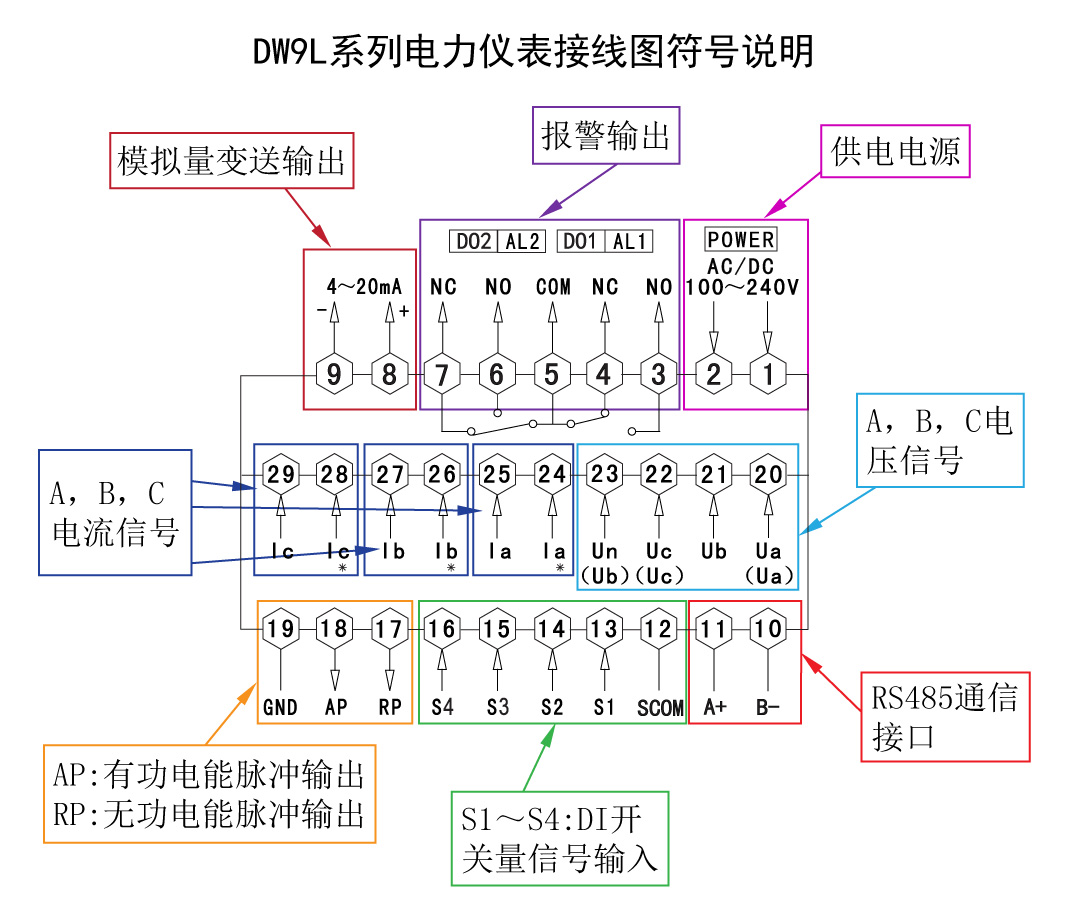

答：下面通過圖片示例介紹儀表各接線符號的含義。
1．信號輸入（ABC各相電壓電流）
此輸入端共有10個端子，分別為電壓4個端子、電流6個端子。分兩種接法三相四線與三相三線。
a.三相四線接法：電壓4個端子分別對應A,B,C,N電壓信號；電流6個端子分別對應各相電流輸入的進出線，有“*”號的表示電流進線或電流互感器同名端。
b.三相三線接法：A相電壓接Ua,B相電壓接Un，C相電壓接Uc。電流接線與上面一樣。
2．報警輸出或DO輸出：報警輸出一般為繼電器報警輸出，分COM公共端，NO常開，NC常閉。
3．變送輸出
當需要將儀表顯示值做為變送器對外傳送時，需要用到變送輸出功能。常用的變送輸出為電流4-20mA輸出。
4．通信接口
儀表只支持RS485通信接口，A+為發送端，B-為接收端，COM為公共接地端。
5．開關量輸入S1~S4，支持4路無源信號輸入。
6．電能脈沖輸出：分別支持有功電能脈沖輸出與無功電能脈沖輸出。
四、菜單參數調試
1．問：如何進入菜單，如何調整設置參數？
答：我公司電力儀表各系列操作方法基本相同，不同系列略有差異。以DW9L為例，長按“SET”鍵3秒可進入菜單；第一級為主功能菜單，第二級為子功能菜單，第三級為參數值。在第一級菜單模式下短按“＜”“＞”左、右移鍵可切換第一級菜單；短按“SET”鍵可出現第二級子功能菜單；短按“＜”“＞”左、右移鍵可切換子功能菜單，短按“∨”“∧”加減鍵可修改第三級參數菜單；再短按“SET”鍵確認保存參數。
2．問：如何進入菜單調整互感器變比參數？
答：短按“SET”鍵三秒進入菜單，首先在第一級主功能菜單中，按“＜”“＞”找到“INP”信號設置功能菜單，短按“SET”鍵出現第二級子功能菜單；第二級菜單共有三相網絡、電壓變比、電流變比三個部分菜單。三相網絡可設置三相三線“3-3”與三相四線“3-4”；電壓變比可設置電壓一次側“PT1”和電壓二次側“PT2”。出廠值PT1=0.1KV，PT2=100V，表示電壓變比為1：1，測量低壓線路220/380V系統，不需要設置；如電壓變比為10KV/100V，則“PT1”設為“10KV”，“PT2”設為“100V”。電流變比設置與電壓一樣，電流一次側比如300A，就將CT1設置為300，電流二次側為5A則CT2設置為5，電流二次側為1A則CT2設置為1。
五、功能使用
1．問：如何調整電流互感器變比？
答:將INP菜單下的CT1和CT2參數設置即可，如果選用的電流互感器為100比5A，將CT1設為100，CT2設為5。
2．問：如何調整互感器電壓變比？
答：將INP菜單下的PT1和PT2參數設置即可，如果選用的電壓互感器為10KV比100V，將PT1設為10（KV），PT2設為100（V）。如果測量的是低壓380V供電，不需要設置此參數，保持出廠值（PT1=0.1KV，PT2=100V）。
3．問：電流輸入端如何接線？
答：電表接線圖符號標識中，分別有電流Ia*,Ia; Ib*,Ib; Ic*,Ic。帶*號為電流進線，不帶*號為電流出線。在主電路中互感器需要穿孔安裝在銅排或電纜上，從P1進P2出；互感器上S1接到儀表有*號的端子上，S2接到?jīng)]有*號的端子上。接線時要注意相序要一一對應，不能接錯，接錯會引起測量值錯誤。
4．問：三相三線如何接線？
答：三相三線與三相四線不同，電流只需要接A和C相，B相電流可不接。電壓接線時，A相電壓接Ua,B相電壓接Un,C相電壓接Uc。
5．三相表能否當單相表用？
答：能。在接線時只接單相的相關端子。儀表顯示時有接線的相會有測量值，其它無輸入的無顯示值。電能值累加在總電能值中。如果通信協議中有分相電能值，也可讀取分相電能值。
六、通信使用：詳見通信問題答疑（鏈接）。
七、常見故障
1．有功功率為負值是什么原因？
答：2方面原因：1.相序接錯。A、B、C三相電壓與三相電流要一一對應，不能接錯；2.電流進出線接錯，這個是最常見的。這里面有兩個可能，1是互感器在主線上穿孔方向錯，2是互感器二次電流進出線接到儀表上錯誤，需分別查找問題。
2．無功功率為負值是什么原因？
答：無功功率為負值表示電流超前電壓，負載為容性；無功功率為正值表示電壓超前電流，負載為感性。也有可能為主線上無功功率過補償了，變成整個電路為偏容性的。
3．有功電度值是負值是什么原因？
答：3方面原因：1.當前儀表工作在發電狀態。儀表設定是發電狀態，電度值往反向計量，用電狀態電度值往正向計量；2.相序接錯。A、B、C三相電壓與三相電流要一一對應，不能接錯；2.電流進出線接錯，這個是最常見的。這里面有兩個可能，1是互感器在主線上穿孔方向錯，2是互感器二次電流進出線接到儀表上錯誤，需分別查找問題。
4．總電度值與安裝在另一位置的總電度值偏差大如何處理？
答：此問題主要是抄表時間不同步引起的，一般人工抄表原因造成。解決方法是選擇對比的兩塊儀表，同一時間抄下當前電量，等待一段時間，比如幾小時或幾天，再在同一時間抄下當前電量。用后一次減去前一次數值，分別得到兩塊儀表在相同時間內的值，就可對比出是否有誤差。
此方法的前提條件是儀表安裝在同一個主回路上，負載是一樣的，只是儀表安裝位置不同的比較，如果儀表帶的負載不一樣，就沒有可比性，如有對儀表的測量精度有疑問的，可進行第三方檢測機構檢定確認。
5、三相三線接法時，分相功率、功率因數不正確，是何原因？
答：三相三線接法時，因沒有零線導致無法計算分相數據。僅可參考總功率、總功率因數。
八、其它問題
1．通電無顯示或通電顯示閃爍
原因：1.無電源供電或供電功率不足；2.接線錯誤或接線端子接觸不良；3.電源諧波太大導致電源失真嚴重；4.儀表輸出輔助電源被負載短路；5.儀表損壞。
